Kirin 9050 Pro: Spesifikasi dan Performa Chip Flagship Huawei

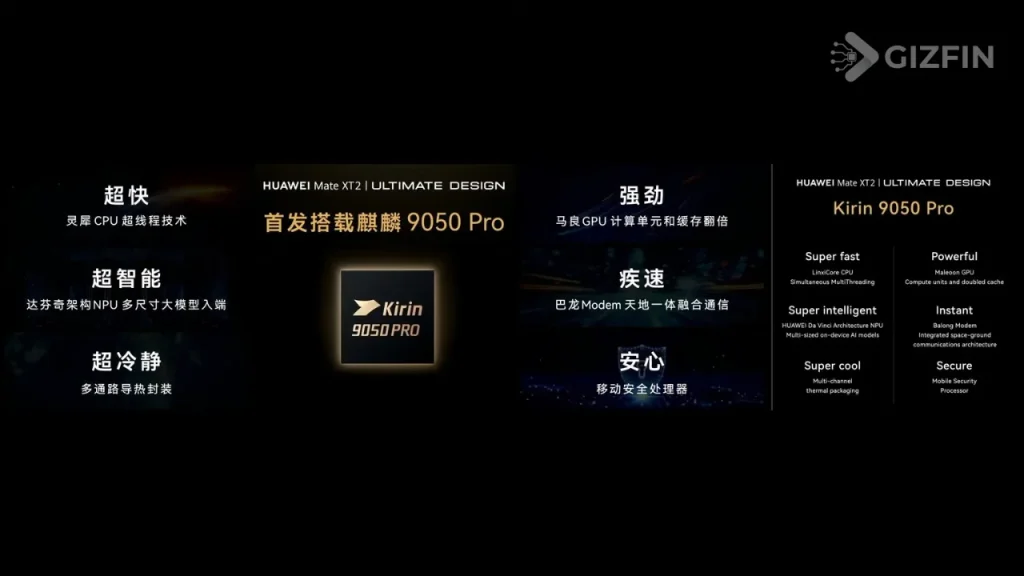

Di tengah pembatasan teknologi semikonduktor global sejak 2019, langkah Huawei selalu memantik perhatian dunia. Pada September 2026 lalu, Huawei resmi memperkenalkan ponsel lipat tiga komersial generasi kedua, HUAWEI Mate XT 2 Ultimate Design, di Guangzhou. Ponsel berlayar lipat inovatif ini diotaki oleh prosesor flagship terbaru Huawei, yaitu Kirin 9050 Pro.

Bagi teman Gizfin yang mengikuti perkembangan teknologi perangkat seluler, kehadiran chip ini menimbulkan banyak pertanyaan krusial. Bagaimana arsitektur CPU 9-core LinxiCore membagi beban kerja? Mengapa klaim lonjakan performa 42 persen tidak boleh ditelan mentah-mentah sebagai kecepatan chip semata? Dan bagaimana teknik penumpukan silikon 3D atau teknologi LogicFolding bekerja mengatasi batasan mesin litografi fisik?

Untuk teman Gizfin yang ingin menelusuri awal peta jalan silikon ini, Saya telah mengulas pengumuman awal roadmap teknologi Kirin dan target 2031 beberapa waktu lalu. Kali ini, Saya akan membedah tuntas spesifikasi perangkat keras, cara kerja LogicFolding, serta verifikasi data pengujian awal Kirin 9050 Pro.

Arsitektur CPU LinxiCore 9-Core: Mengapa Bukan Format Konvensional?

Mayoritas para desainer System on Chip (SoC) smartphone modern mempertahankan format genap 8-core saja. Namun, Huawei mengambil langkah berbeda pada desain Kirin 9050 Pro ini dengan mengusung konfigurasi 9-core CPU berbasis mikroarsitektur internal bernama LinxiCore.

Nah, menurut laporan TechNode mengenai peluncuran Kirin 9050 Pro, konfigurasi 9-core ini dirancang khusus untuk menangani tuntutan komputasi multitasking ekstrem pada format layar lipat tiga (tri-fold) pada Mate XT 2 Ultimate Design.

Pembagian 4 Kluster Skenario Beban Kerja

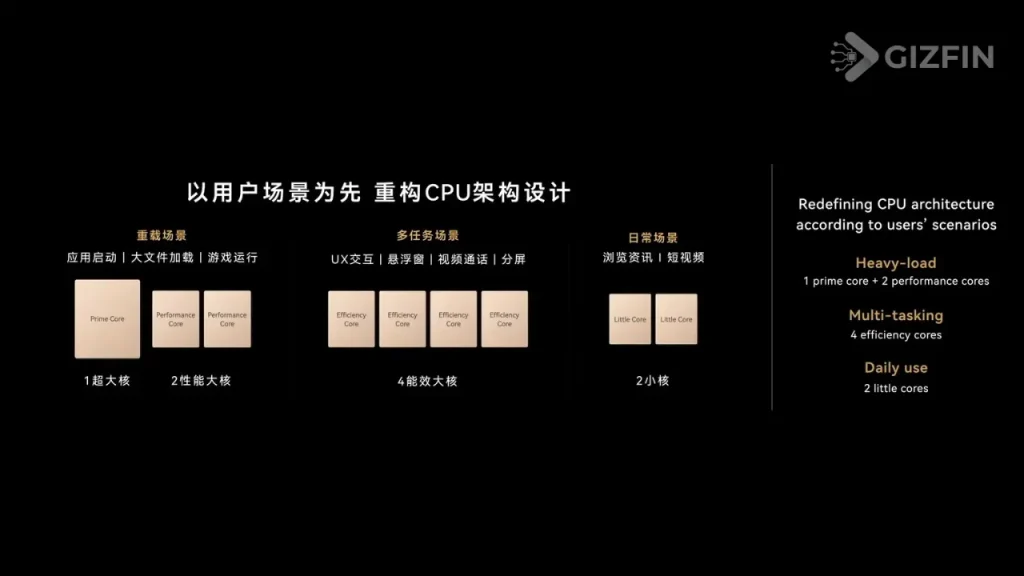

Dalam desain chip ini, Huawei membagi 9 core LinxiCore ke dalam 4 kluster operasional terpisah, yaitu:

1. 1x Prime Core (3,10 GHz): Inti Taishan v130 untuk merespons tugas berat seketika dengan latensi terendah, seperti membuka aplikasi berukuran besar atau memproses bidikan kamera resolusi tinggi.
2. 2x Performance Core (2,70 GHz): Inti bertenaga untuk menopang beban komputasi tinggi berdurasi panjang, seperti bermain game 3D intensif.
3. 4x Efficiency Core (2,20 GHz): Tulang punggung komputasi harian saat menjalankan tiga aplikasi sekaligus (multi-window split-screen) pada bentang layar 10,2 inci.
4. 2x Little Core (1,75 GHz): Inti hemat daya untuk proses latar belakang rutin tanpa membebani baterai, seperti memutar audio saat layar mati.

Susunan topologi 9-core LinxiCore (1 prime, 2 performance big core, 4 efficient big core, dan 2 tiny core) ini juga dikonfirmasi secara identik oleh pengujian independen pihak ketiga dari Geekerwan, yang memverifikasi silang data resmi keynote serta submission Geekbench publik sebelumnya. Pengujian tersebut sekaligus mengungkap bahwa prosesor ini beroperasi dengan konfigurasi 16 thread berkat pemanfaatan teknologi simultaneous multi-threading (SMT) pada inti komputasinya.

Selain 9 compute core utama tersebut, laporan independen dari KAD dan m1k.tech mengonfirmasi adanya 1 micro-core tambahan berdaya sangat rendah yang khusus menangani tugas latar belakang seperti always-on display, sensor hub, dan pembaruan notifikasi sistem.

Analogi Sistem Transportasi Kota 4 Jalur

Untuk memahami cara kerja 4 kluster ini, bayangkan sebuah sistem transportasi terpadu perkotaan:

• Jalur Cepat Prioritas (1 Prime Core): Ibarat kereta ekspres (atau Whoosh) bandara khusus perjalanan darurat penumpang prioritas.
• Jalur Busway Express (2 Performance Core): Bus cepat (seperti Trans Jakarta) di lajur khusus yang mengangkut muatan besar secara stabil tanpa macet.
• Jalur Komuter Multiguna (4 Efficiency Core): Kereta komuter massal (mirip KRL) yang mengangkut ribuan penumpang secara simultan pada jam sibuk.
• Jalur Sepeda Santai (2 Little Core): Jalur bebas hambatan atau tol untuk mobilitas ringan jarak dekat yang sangat hemat energi.

GPU Maleoon 955 dan NPU Da Vinci Berbasis MoE

Selain dari sisi CPU, chip Kirin terbaru ini juga memiliki peningkatan pada sektor olah visual dan pemrosesan kecerdasan buatan (on-device LLM) pada Kirin 9050 Pro. Pada chip Kirin terbaru ini, terdapat GPU bernama Maleoon 955 dan NPU dengan arsitektur Da Vinci.

Performa Grafis Maleoon 955

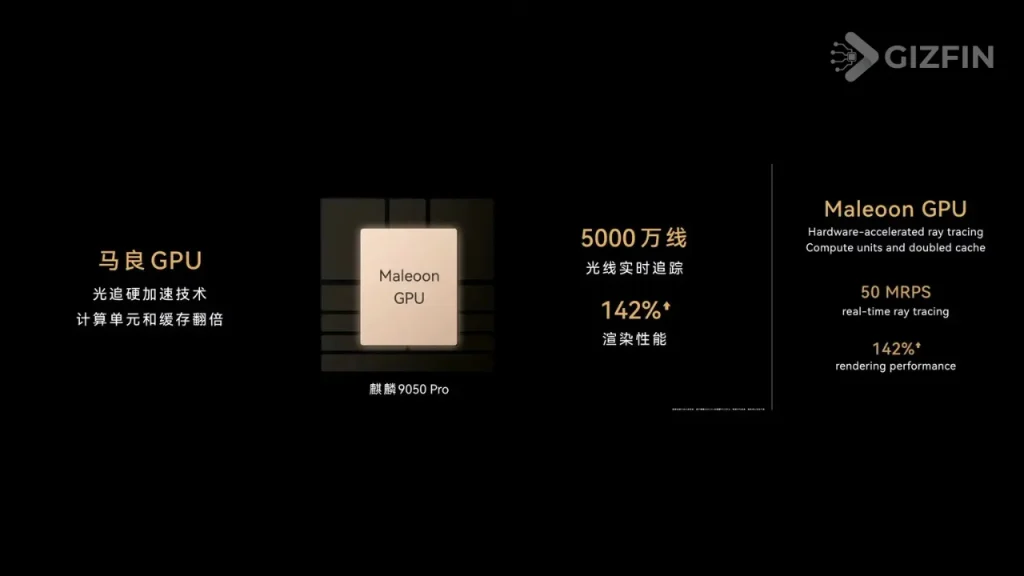

Kirin 9050 Pro dibekali GPU Maleoon 955 dengan 6 compute unit (CU). GPU ini membawa akselerasi perangkat keras untuk ray tracing real-time berkemampuan pelacakan hingga 50 MRPS (Million Rays Per Second). Dalam presentasi peluncuran Mate XT 2 Ultimate Design lalu, Huawei mengeklaim kecepatan rendering real-time melonjak hingga 142 persen dibanding GPU generasi sebelumnya guna menjaga stabilitas visual pada resolusi layar 3K.

Catatan pengujian pada halaman spesifikasi resmi HUAWEI Mate XT 2 menjelaskan bahwa tolok ukur peningkatan 142% tersebut diuji menggunakan game Lord of Mysteries, disertai keterangan resmi Huawei bahwa angka ini bukan nilai batas performa maksimal dan hanya berfungsi sebagai referensi.

Temuan performa grafis chip ini diperkuat oleh video pengujian efisiensi energi dan performa Kirin 9050 Pro oleh Geekerwan. Dalam pengujian teknis Geekerwan tersebut, throughput komputasi grafis FP32 pada Maleoon 955 tercatat meningkat dari sekitar 1,4 TFLOPS menjadi sekitar 2,2 TFLOPS dibandingkan dengan chip Kirin generasi sebelumnya. Pada tolok ukur grafis 3DMark Steel Nomad Light, GPU ini membukukan skor lebih dari 1.370 poin, atau sekitar 40 persen lebih tinggi dibandingkan dengan GPU Kirin 9030 Pro.

NPU Arsitektur Da Vinci dan AI On-Device Pangu

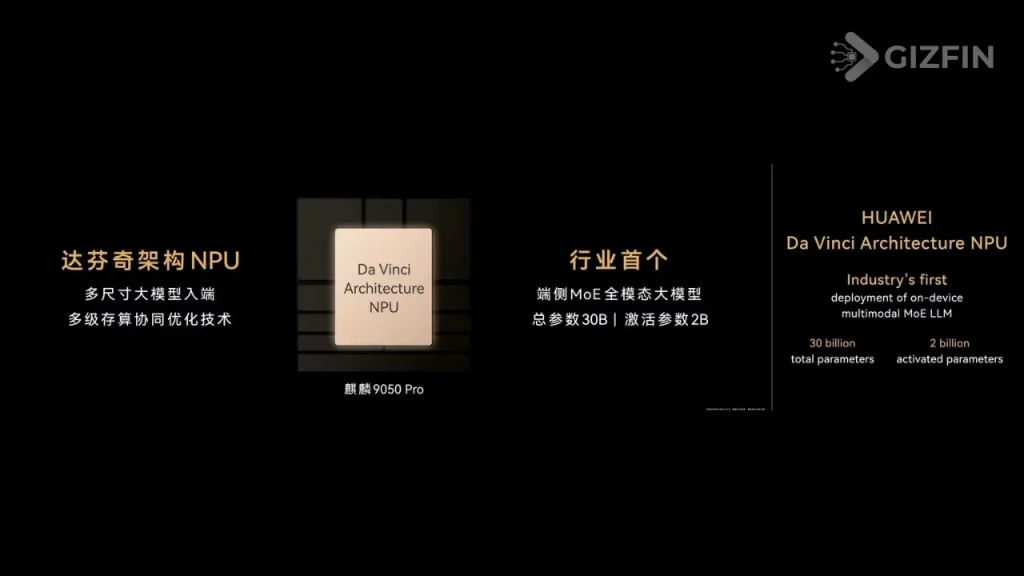

Dari sisi NPU, Kirin 9050 ini mengadopsi arsitektur Da Vinci dengan dukungan komputasi Mixture of Experts (MoE). NPU ini menjalankan model bahasa lokal (on-device LLM) milik Huawei sendiri yaitu Pangu 30B-A2B. Dari total kapasitas 30 miliar parameter, sistem hanya mengaktifkan sekitar 2 miliar parameter aktif pada setiap inferensi. Mekanisme cerdas ini membuat asisten virtual Celia AI mampu memproses ringkasan dokumen, pengeditan foto generatif, dan transkripsi suara secara instan di perangkat tanpa harus mengirim data ke server cloud Huawei.

Peningkatan kemampuan akselerasi AI pada chip Kirin 9050 Pro ini juga diuji secara objektif oleh Geekerwan. Dalam pengujian internal Geekerwan, pada satu unit device (sample size n=1), NPU pada Kirin 9050 Pro mampu menghasilkan performa komputasi aktual sebesar 67,7 TOPS pada INT8 dari kapasitas batas teoritisnya yang diklaim mencapai 70 TOPS. Angka pengujian riil ini mencerminkan lonjakan performa sekitar 150% jika dibandingkan dengan performa 29 TOPS saja pada chipset generasi pendahulunya.

Membedah Klaim Lonjakan Performa 42% Huawei

Di media sosial, sempat beredar kabar bahwa performa chip Kirin terbaru Huawei ini melonjak sebesar 46%. Dari riset yang Saya lakukan, angka 46% tersebut merupakan disinformasi yang tidak pernah tercantum pada materi presentasi resmi Huawei. Nah, angka resmi yang dipaparkan sendiri oleh Yu Chengdong adalah peningkatan 42% dibandingkan dengan performa Mate XTs.

Dekonstruksi Metrik Keynote Huawei

Berikut rincian klaim peningkatan metrik resmi pada materi presentasi peluncuran:

Chipset vs Efisiensi Sistem Terpadu

Dalam ulasan GadgetMatch terkait integrasi performa dan AI Mate XT 2, angka 42% adalah peningkatan terpadu pada tingkat perangkat (device-level experience). Rincian catatan kaki pada halaman spesifikasi resmi HUAWEI Mate XT 2 memperjelas bahwa pengujian resmi Huawei membandingkan unit rilis pabrik Mate XT 2 (HarmonyOS 7.0, Kirin 9050 Pro) secara langsung terhadap pendahulunya, HUAWEI Mate XTs (HarmonyOS 5.1, Kirin 9020). Basis pengujian versi Agustus 2026 tersebut, bukan terhadap Mate XT generasi pertama tahun 2024.

Temuan metodologis ini memperkuat analisis Gizfin bahwa lonjakan 42% merupakan hasil kerja sama keseluruhan sistem perangkat, di mana sebagian peningkatan performa disumbang oleh lompatan dua versi sistem operasi (HarmonyOS 5.1 ke 7.0), manajemen software Ark Engine, memori LPDDR5X, dan pendingin vapor chamber ganda ultra-tipis, bukan semata-mata lonjakan komputasi chip Kirin 9050 Pro saja.

Teknologi LogicFolding: Solusi Densitas di Tengah Sanksi

Semenjak Tiongkok diberikan sanksi pembatasan akses ke mesin litografi Extreme Ultraviolet (EUV) milik ASML oleh Amerika, Tiongkok mulai mencari jalannya sendiri dan mendorong industri semikonduktornya berinovasi. Nah, alih-alih memaksakan pengecilan transistor pada wafer datar, Huawei beralih ke teknologi penumpukan vertikal tiga dimensi bernama LogicFolding.

Fondasi ilmiah metode ini telah Saya bahas pada artikel tentang penjelasan mendalam mengenai Tau Scaling Law dan LogicFolding Huawei.

Bagaimana Cara Kerja LogicFolding?

Pada metode litografi konvensional (single-die), seluruh sirkuit dicetak berjajar pada satu wafer datar. Berbeda dengan metode konvesional tersebut, Huawei menerapkan teknologi LogicFolding untuk memecahkan hambatan resistansi kabel dengan teknik face-to-face wafer bonding. Bagaimana teknologi tersebut bekerja? Cara kerjanya yaitu:

• Dua keping silikon aktif dicetak terpisah, lalu disatukan secara vertikal dengan permukaan sirkuit saling berhadapan.
• Sambungan antarlapisan dihubungkan oleh ribuan pilar mikro vertikal (Through-Silicon Vias atau TSV), memangkas jarak rambat sinyal antar-sirkuit.
• Kepadatan transistor melonjak hingga 55%, dari 155 juta menjadi 238 juta transistor per mm².

Analogi Apartemen Bertingkat vs Rumah Melebar

Untuk memahami lebih lanjut, kurang lebih analoginya seperti berikut:

• Pengecilan Konvensional (Rumah Melebar): Memadatkan ribuan rumah di lahan datar yang sempit. Semakin kecil ukuran rumah, jalanan antarrumah semakin padat dan macet (hambatan panas dan listrik).
• LogicFolding (Apartemen Bertingkat Dua): Membangun gedung dua lantai di lahan yang sama. Lantai satu dan dua dihubungkan lift kilat vertikal, sehingga perpindahan antarbagian jauh lebih cepat dan hemat tenaga.

Meluruskan Framing Istilah “Setara 3nm”

Di internet saat ini beredar klaim bahwa Huawei telah memproduksi “chip dengan litografi 3nm murni”. Namun itu ternyata adalah narasi yang tidak tepat. Setelah saya coba cari informasi, sebenarnya tidak seperti itu.

Faktanya, sejauh ini Huawei tidak pernah mengumumkan nama node litografi fisik chip ini secara resmi. Kepadatan 238 MTr/mm² memang setara densitas proses 3nm konvensional. Tapi, berdasarkan analisis teknis m1k.tech seputar arsitektur LogicFolding, angka tersebut merupakan package footprint density (akumulasi dua lapis die silikon aktif), bukan litografi wafer tunggal. Analisis fisik SemiAnalysis pada Kirin 9030 Pro juga menunjukkan proses fisik SMIC masih berada di basis 7nm N+3 DUV.

Nah, hal ini penting dipahami, “setara 3nm” ini adalah cara penghitungan, bukan bukti hasil litografi 3nm atau hasil dari mesin EUV. Menumpuk dua lapis die itu secara otomatis melipatgandakan angka densitas per luas permukaan, tanpa perlu satu pun kemajuan pada ukuran fisik transistornya. Klaim ini sah secara matematis, tapi berpotensi menyesatkan jika dibaca sebagai pencapaian setara node 3nm yang sebenarnya.

Selain peningkatan kepadatan transistor, paper akademik yang sama juga mencatat dua temuan efisiensi tambahan pada kondisi pengujian yang berbeda satu sama lain, yaitu kenaikan clock speed maksimum hingga 12,7% (mendekati 13% berdasarkan paper He Tingbo), dan penurunan konsumsi daya signifikan (41%) yang justru diukur pada kondisi performa yang disetarakan (iso-performance) dengan clock speed yang sengaja diturunkan, bukan pada kondisi clock maksimum. Jadi, kedua angka ini tidak boleh dibaca sebagai satu peristiwa berbarengan (simultan).

Data Benchmark Geekbench: Mengapa Belum Bisa Jadi Acuan Tunggal?

Pada hari peluncuran Mate XT 2, Saya menelusuri data benchmark performa Huawei Mate XT 2 Ultimate Design dengan nomor model HUAWEI LAP-AL10 di database publik Geekbench Browser. Dari 7 data yang muncul saat artikel ini di tulis, perlu evaluasi objektif berdasarkan metodologi yang tepat. Tentu saja seiring berjalannya waktu, submission benchmark akan terus bertambah dan nantinya secara kolektif akan menunjukkan bagaimana performa chip Kirin 9050 Pro in yang sebenarnya.

Klasifikasi 7 Submission Publik LAP-AL10

Tujuh entri publik tersebut terbagi ke dalam tiga kategori pengujian terpisah, yaitu:

Analisis Deviasi dan Korelasi Waktu Pengujian

Analisis deviasi hanya dihitung dari 5 submission Geekbench 6 CPU yang sepadan:

Variasi skor hingga 22,3 persen ini terjadi karena seluruh pengujian dilakukan dalam rentang sempit antara pukul 10:04 hingga 12:38 (kurang dari 2,5 jam). Skor puncak tercatat di pagi hari dan berangsur turun ke titik terendah pada tengah hari. Pola ini konsisten dengan gejala thermal throttling pada unit pra-rilis saat diuji berulang kali pada ponsel lipat tipis berketebalan 3,6 mm.

Catatan Metodologis Skala Geekbench 7

Entri nomor 7 mencatat skor single-core 1.028 dan multi-core 4.794 pada Geekbench 7. Skor ini tidak bisa dibandingkan langsung dengan Geekbench 6 karena versi 7 menggunakan bobot penilaian beban kerja dan kalibrasi algoritma baru yang secara nominal menghasilkan angka lebih rendah.

Sebagai data pembanding yang independen, pengujian teknis oleh Geekerwan mencatatkan skor Geekbench 7 yang jauh lebih tinggi, yaitu 1.813 untuk single-core dan 8.159 untuk multi-core.

Tetapi, terdapat perbedaan metodologi krusial yang wajib dipahami oleh teman Gizfin. Angka 1.813 dan 8.159 tersebut merupakan hasil pengujian menggunakan aplikasi Geekbench yang di-port sendiri ke HarmonyOS oleh Geekerwan yang dikompilasi secara khusus, bukan skor dari aplikasi Geekbench resmi.

Catatan metodologi pada submission publik HUAWEI LAP-AL10 sebelumnya mencatat skor 1028 (single-core) dan 4.794 (multi-core). Perbedaan skor yang sangat mencolok ini terjadi karena aplikasi Geekbench kustom Geekerwan mengoptimalkan instruksi hardware dan API internal HarmonyOS secara langsung tanpa hambatan lapisan kompatibilitas, sedangkan submission publik di atas berasal dari aplikasi resmi Geekbench pada unit pra-rilis dengan indikasi thermal throttling di rentang pengujian sempit. Oleh karena itu, kedua hasil pengujian Geekbench 7 ini tidak dapat dibandingkan secara langsung satu sama lain.

Pengujian Gaming Real-World vs Snapdragon 8 Elite

Untuk menguji performa di luar aplikasi benchmark, Geekerwan juga menguji kestabilan Huawei Mate XT 2 berotak Kirin 9050 Pro pada skenario penggunaan gaming berat, berhadapan langsung dengan Samsung Galaxy Z TriFold yang ditenagai Snapdragon 8 Elite. Tiga judul game intensif yang diuji meliputi Genshin Impact, Neverness to Everness, dan Wuthering Waves.

Dalam pengujian tersebut, Kirin 9050 Pro menunjukkan performa yang sebanding dan kompetitif head-to-head dengan Snapdragon 8 Elite, dengan catatan penting bahwa resolusi render internal antar-perangkat dalam pengujian tersebut tidak berada pada tingkat yang setara. Selain itu, beban render visual pada layar lipat tiga memiliki kompleksitas resolusi yang berbeda antar-perangkat, sehingga capaian kestabilan grafis Mate XT 2 perlu diapresiasi sebagai buah efisiensi arsitektur dan pendinginan, bukan klaim sepihak bahwa chip ini telah melampaui Snapdragon 8 Elite pada resolusi grafis yang identik.

Mengenal Perangkat dengan Chip Kirin 9050 Pro

Kirin 9050 Pro pertama kali hadir eksklusif di dalam bodi HUAWEI Mate XT 2 Ultimate Design, yang saat artikel ini ditulis, hanya dirilis di Tiongkok saja dan belum rilis global. Selain debut perdana pada ponsel lipat tiga tersebut, Huawei juga memperluas pemanfaatan prosesor ini ke lini flagship Mate melalui peluncuran Huawei Mate 90 Series, di mana Kirin 9050 Pro resmi mengotaki tiga varian teratasnya yaitu Mate 90 Pro Max, Pro Max Collector’s Edition, dan RS Ultimate Design.

Profil Huawei Mate XT 2 Ultimate Design

Ponsel tiga lipat kelanjutan dari Mate XTs ini mengusung mekanisme lipat tiga revolusioner dengan sepesifikasi layar tunggal 6,5 inci saat terlipat, 7,9 inci saat dibuka satu lipatan, dan membentang luas menjadi 10,2 inci 3K saat dibuka penuh. Selain itu, ponsel ini hanya memiliki bobot 299 gram saja, sertifikasi ketahanan air ganda IP58 dan IP59, serta efisiensi daya Ark Engine yang menambah masa pakai baterai hingga 36 menit.

Ketersediaan Resmi dan Harga

Bagi teman Gizfin di tanah air, ada beberapa catatan penting sebelum berniat meminang perangkat ini:

1. Harga Sangat Tinggi: Di Tiongkok, ponsel ini dibanderol mulai ¥19.999 (~Rp45 juta) hingga ¥29.999 (~Rp65 juta).
2. Ketiadaan Rilis Resmi: Belum ada tanda sertifikasi TKDN atau SDPPI untuk Mate XT 2 Ultimate Design ini. Seri ponsel lipat tri-fold Huawei generasi sebelumnya pun tidak pernah diboyong resmi oleh Huawei ke pasar Indonesia.
3. Biaya Pendaftaran IMEI: Apabila membeli melalui jalur impor mandiri (hand-carry), pengguna akan diwajibkan melakukan pembayaran Bea Masuk dan PPN untuk pendaftaran IMEI di Bea Cukai dengan estimasi biaya tambahan mencapai belasan juta rupiah.

Realitas Ekosistem Tanpa Google Mobile Services (GMS)

Huawei Mate XT 2 Ultimate Design beroperasi penuh dengan HarmonyOS 7.0 murni tanpa Google Mobile Services (GMS). Teman Gizfin tidak dapat menggunakan Google Play Store secara bawaan dan perlu mengantisipasi kompatibilitas aplikasi keuangan dan perbankan digital lokal. Jika tertarik menggunakan ponsel Huawei, Anda bisa pelajari lebih lanjut panduan lengkap menggunakan HP Huawei tanpa Google di Indonesia.

Apa yang Masih Perlu Dibuktikan?

Perilisan chip Kirin 9050 Pro ini memang menjadi game-changer bagi Huawei, namun Saya mencatat ada tiga hal penting yang masih harus dibuktikan oleh Kirin 9050 Pro ke depannya.

1. Node Fabrikasi Fisik Aktual: Menunggu konfirmasi foto mikroskop elektron SEM independen dari TechInsights atau SemiAnalysis.
2. Kestabilan Performa Jangka Panjang di Unit Ritel Massal: Pengujian gaming independen Geekerwan pada satu unit device memberikan indikasi awal yang positif, namun konsistensi pelepasan daya pada sesi gaming berkepanjangan dan di berbagai unit ritel yang beredar luas masih memerlukan verifikasi lebih lanjut.
3. Ketahanan Termal Bodi Tipis: Efektivitas jangka panjang pendingin vapor chamber ganda di dalam sasis lipat tiga (tri-fold).

FAQ Seputar Kirin 9050 Pro

Kesimpulan: Terobosan Arsitektur di Tengah Keterbatasan

Kirin 9050 Pro membuktikan bahwa pembatasan akses litografi tercanggih pun tidak menghentikan lompatan teknologi semikonduktor. Lewat arsitektur CPU 9-core LinxiCore, GPU Maleoon 955 berkemampuan ray tracing, dan juga teknologi penumpukan silikon 3D LogicFolding, Huawei menunjukkan alternatif inovasi pada tingkat blueprint sistem meski dalam keterbatasan akses mesin litografi terbaru.

Bagi teman Gizfin di Indonesia, pencapaian Huawei ini adalah wawasan teknologi yang sangat bernilai. Kehadiran data pengujian independen dari Geekerwan juga turut memberi konfirmasi awal atas sebagian klaim performa Huawei, meski beberapa aspek lain seperti node fabrikasi fisik aktual dan ketahanan performa jangka panjang di unit ritel massal masih memerlukan pembuktian lebih lanjut. Menyikapi data benchmark secara proporsional dan memisahkan klaim pemasaran dari hasil pengujian independen tetap menjadi langkah paling bijak.
